Как подключить люстру самому

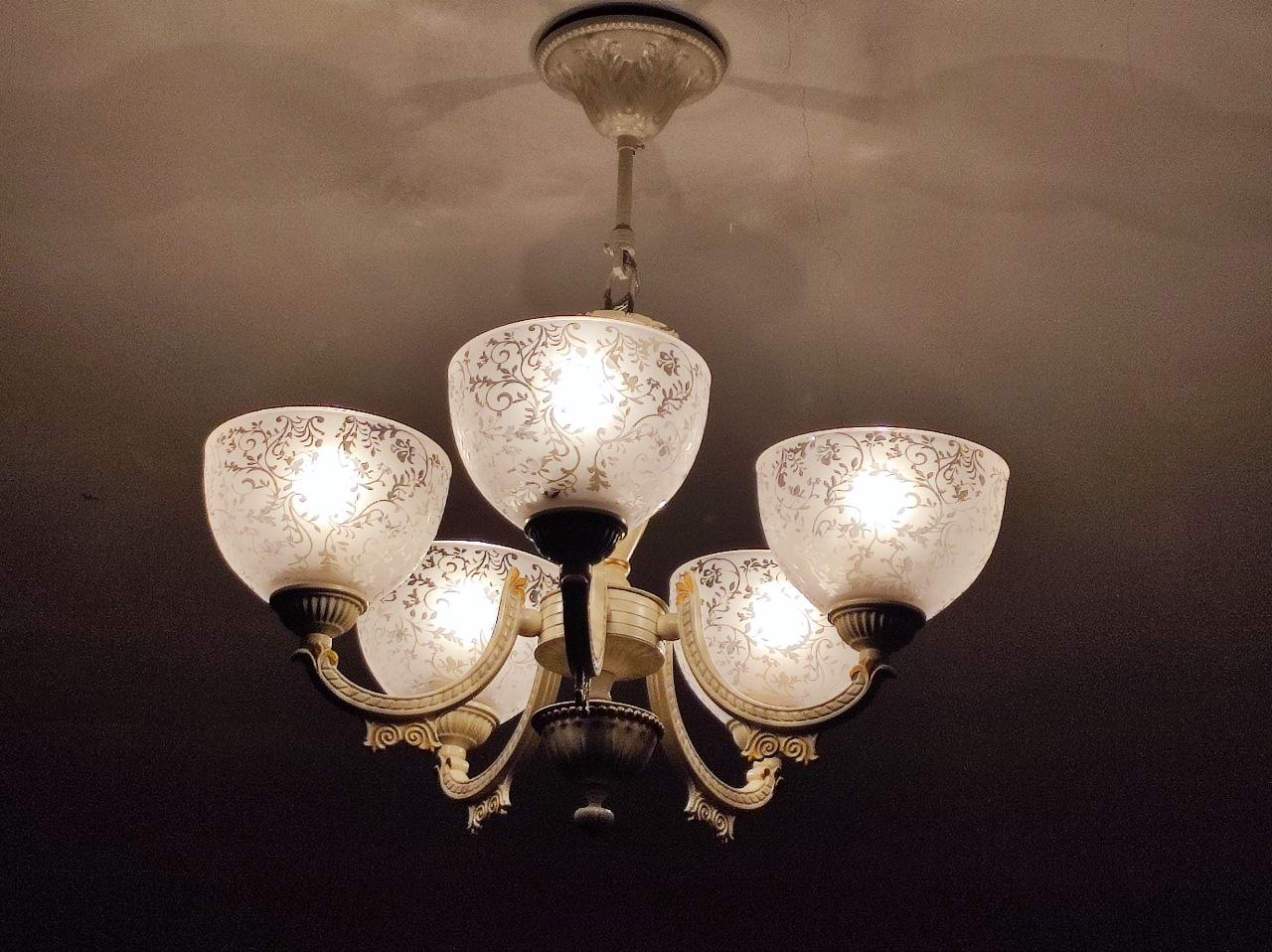

Попытаемся сами подключить светильник - люстру.

В основном, всех интересующий вопрос - это то, как подключить люстру, чтобы с одной клавиши включалась одна лампа, а со второго - две. Или с одной клавиши включались бы две лампы, а со второй три. Или бывают варианты пятиламповых (шестиламповых) люстр, когда хотелось бы, чтобы с одной клавиши включалась одна лампа, а со второй - оставшиеся четыре(пять). Для этого надо попробовать разобраться в параллельном подключении ламп.

Рассмотрим этот вопрос более наглядно. В большинстве современных продаваемых люстр выведены наружу все провода от каждого патрона, поэтому соединять их можно в любых комбинациях. И только в некоторых моделях люстр лампы соединены по группам где-нибудь во внутренней части светильника, а наружу выходят только три провода.

В этом случае провода выводят разного цвета, а в прилагаемом на светильник-люстру паспорте указаны соответствия цветности проводов и мест их подключения. Однако, если группировка ламп завода-изготовителя вас не устраивает, то разобрав такой светильник, вы всегда сможете пересоединить лампы так, как вам требуется.

Поэтому наша первая задача - это понять, как соединить в две нужные нам группы имеющиеся лампы светильника так, как нам требуется и как мы хотим. Итак:

1) если требуется зажечь, скажем, вместе три лампы - их надо соединить между собой параллельно. Для этого надо по одному проводу от каждой лампы соединить вместе. Таким образом, в одной скрутке получится три провода. С оставшимися тремя проводами (ведь всего их было 6 - по 2 на лампу) необходимо поступить также. Таким образом, получится две скрутки - по три провода в каждой.Итог - три лампы соединены параллельно;

2)таким же образом можно соединить и две лампы параллельно. В каждой скрутке будет по два провода. Причем в обоих случаях необязательно нижний контакт лампы соединять с нижним, а верхний с верхним. Просто брать наугад по одному проводу от каждой лампы и скручивать вместе.

Таким образом, мы получим две группы ламп. В первой - три лампы, а во второй - две. Теперь необходимо их соединить так, чтобы можно было подсоединить их к трем проводам, выходящим, прямо скажем, из потолка. Для этого необходимо по одной скрутке от каждой группы ламп соединить вместе. На этом всё. В итоге получится три скрутки - в первой все пять проводов, т.е. по одному от каждой лампы, во второй - три провода от группы из 3-х ламп, в третьей - два провода от группы из 2-х ламп. Первая (самая большая) скрутка, в которой по одному проводу от каждой из пяти ламп, будет подключена в дальнейшем на общий нулевой провод.

Итак, подключаем:

1) необходимо включить обе клавиши выключателя и индикатором с мерами предосторожности определить наличие нуля и фазы на потолочных проводах. Если проводка была сделана правильно, индикатор должен показать один нулевой - он будет общим проводом - и два фазных провода;

Внимание! Монтаж нужно проводить только на полностью обесточенной электросети квартиры, для этого нужно отключить пакетные выключатели или выкрутить пробки (в строй проводке).

2) подключаем к общему проводу первую скрутку. У нас получится, что к общему нулевому проводу подключено по одному контакту от каждой из пяти ламп;

3) к оставшимся двум проводам подключаем оставшиеся две скрутки в любом порядке;

4) проверяем работу.

И если вдруг, вы хотели бы, чтобы с первой клавиши включались две лампы, а со второй три, а у вас получилось наоборот - необходимо поменять местами подключение 2-х последних скруток, которые подключались по пункту 3. Либо можно это сделать на самом выключателе.

О "непонятках", нюансах и неисправностях

Поясним:

1) если при определении потолочных проводов индикатор показал наличие двух нулевых и одного фазного провода при выключенном выключателе, значит, у вас фаза идет на светильник сразу с распредкоробки, а ноль будет приходить с выключателя. В таком случае за общий надо будет при подключении взять фазный провод. Хоть такая проводка и нарушает требования безопасности, тем не менее работать все будет. Просто, например, при ремонте патрона лампы без снятия светильника в целях безопасности выключенным выключателем вы не отделаетесь. Придется обесточить всю линию.

Рассмотрим типичную встречающуюся ошибку в подключении. Но когда некоторые с ней сталкиваются, то не могут понять, что к чему.

Возьмем в качестве примера люстру с двумя группами ламп. В первой группе - 1 лампа, во второй группе - 2 лампы. Ошибка в том, что перепутывают провода подключения общего провода и провода одной из групп. Причем данную ошибку можно допустить как при подключении светильника, так и при подключении выключателя. Одним словом, неважно, со стороны ли выключателя вы ошиблись или со стороны светильника - ошибку, сразу скажем, можно исправить перекидыванием проводов либо на выключателе либо на светильнике - это значения не имеет, ведь они и связаны между собою этими самыми проводами.

Итак, проанализируем работу ошибочного подключения - это правая часть рисунка для неправильного подключения.
При включении левой по схеме клавиши согласно ожиданиям загорится группа №2, состоящая из 2-х ламп. А вот если мы при выключенной левой клавише включим правую, с которой, казалось бы должна зажечься группа №1, состоящая из одной лампы, то, к своему удивлению, увидим горящими все три лампы. Причем их яркость будет различной - в общем случае это зависит количества ламп в каждой группе и мощности каждой из них.

В данном случае, не приводя расчетов, сразу скажем, что при использовании в этой схеме 100-ваттных ламп на лампе группы№1 будет около 145В, а на каждой лампе из группы №2 будет примерно по 75В. Возникает такое горение ламп оттого, что группа №1 и группа №2 получаются в таком случае подключенными последовательно к источнику напряжения. Если мощности ламп будут разными, то при нажатии только левой клавиши горение каких-то ламп можем и вовсе не заметить ввиду мало доставшегося им напряжения - так распределится напряжение в зависимости от из сопротивлений.

Если при нажатой левой по схеме клавише, т.е. при горящей группе №2 из двух ламп мы нажмем правую клавишу, то никаких изменений не увидим, поскольку лампа группы№1 получится закороченной двумя включенными контактами выключателя. А если при нажатой правой клавише и одновременно по-разному горящих при этом всех ламп (описанный выше случай) нажать левую по схеме клавишу, то увидим, что две лампы группы №2 загорелись как положено, а третья и вовсе погасла.

Вот к чему может привести изначально неправильное в спешке подключение. Поэтому при замене приборов лучше сразу, если вы слабо разбираетесь, правильно определить все провода.

ВЫВОД по данной ошибке: поменять местами провода, идущие на общий контакт выключателя и лампы группы №2, которая, казалось бы, более правильно работает, чем лампа группы №1. Либо поменять местами потолочные провода - опять-таки найденный вами общий провод и провод, к которому подключена группа №2.

По материалам сайта "Умный дом"
